村田一級代理分享貼片電容的用途和缺點

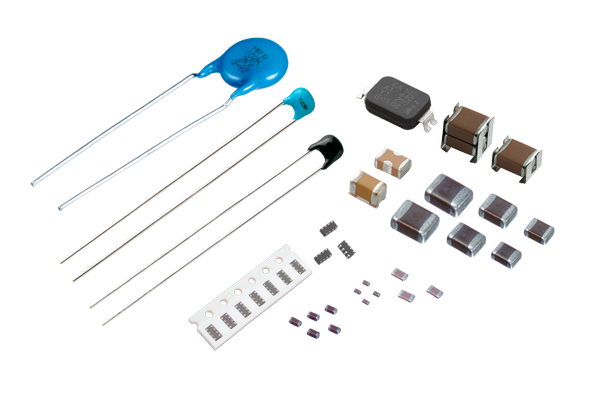

1、貼片電容的用途：貼片電容在中高頻有相當大的用處，其體積小，耐壓高，高頻諧振點的ESR非常低（數個mΩ），通常用于中高頻（100k-數百M(fèi)）濾波，使用起來一般是各個諧振頻段都選用，比如102，103，104（即1nF，10nF，100nF）等級容量的陶瓷電容并聯使用。低中頻方面要濾波，首先要考慮電解電容。需要注意的地方是大多數的電解電容都有極性，即正負極千萬不要顛倒，哪怕用普通萬用表測量時極性不慎搭反，都要將該電容廢棄。

2、陶瓷電容的缺點是隨溫度變化性能變化很大（除了I類介質，但I(xiàn)類介質容量做不大），比如X7R，X5R在額定溫度范圍內容量變化±15%，至于Z5U，Y5V介質的容量變化能達到-82%。電解電容通常都具有溫度特性好（除了液態鋁電解之外，不過固態鋁電解在這方面有了極大地改進，但是耐壓目前來說很少有超過100V的），頻率范圍寬，直流偏壓特性優良，等效串聯電阻（ESR）穩定，耐紋波電流高的特點。

3、陶瓷電容會隨著加在它上面的直流偏壓而發生容量的變化，同時ESR在額定頻段內也有劇烈的抖動，在這方面，陶瓷電容和鉭電容以及固態鋁電解是沒辦法比的。電解電容（需要注意的是只要采用電解質作為陰極的電容都是電解電容，目前應用比較廣泛的是鋁電解，鉭電解，還要超級電容等)具有相當巨大的容量，甚至達到法拉、數百上千法拉數量級的容量，這樣就非常適用于需要儲能。
