貼片電容直流的漏電流標準值。
文章來源：智成電子 人氣：
6,685 發表時間：
05-20
直流的漏電流標準值并非規定的，但絕緣電阻值為規定值。
可通過絕緣電阻的規定值及產品額定電壓，利用算式I=V/R推算漏電流。
但是，依據我公司規定的絕緣電阻標準值計算出值，所謂保障也只限絕緣電阻產品。
1. 絕緣電阻標準值計算漏電流的方法
例：GRM155B31H103KA88
(1) 確認GRM155B31H103KA88的保證性能的絕緣電阻標準值。

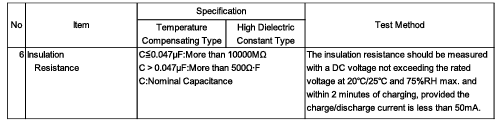

(2) GRM155B31H103KA88的容量小于0.047μF，絕緣電阻的標準值則大于10000MΩ。
(3) I=V/R中代入絕緣電阻標準值的10000MΩ及品名GRM155B31H103KA88的額定電壓50V。
(4) I=50/10000M
(5) I（漏電流）=0.0005μA以下
2. 由ΩF推算絕緣電阻的標準值，計算漏電流的方法
例：GRM188B30J106ME47
(1) 確認GRM188B30J106ME47品名的保證性能的絕緣電阻標準值。

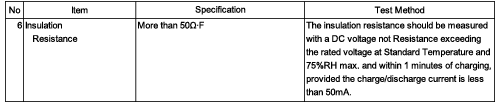

(2) 根據下表GRM188B30J106ME47的絕緣電阻標準值為50ΩF以上。
(3) 單位ΩF為電阻及靜電容量的乘積，50ΩF除以品名的靜電容量值得絕緣電阻標準值。
(4) 絕緣電阻=50ΩF/10μF
(5) 絕緣電阻=5MΩ（μ=10-6、M=106）
(6) I=V/R中代入絕緣電阻標準值的5MΩ及品名GRM188B30J106ME47的額定電壓6.3V。
(7) I=6.3/5M
(8) I（漏電流）=1.26μA以下
*何為ΩF
絕緣電阻單位之一。
規定絕緣電阻的標準值為標稱靜電容量值及絕緣電阻的乘積（CR積），單位為ΩF。
一般而言，單位容量（μF）決定絕緣電阻，根據容量，絕緣電阻變動的大容量電容器，使用單位ΩF，由靜電容量值決定絕緣電阻標準值。
