本文是村田代理商–深圳智成電子小編對電容器的ESD（Electrostatic Discharge：靜電放電）耐性進行說明。

ESD耐性的測試方法耐性

人體和設備所攜帶的靜電向整機及電子元件放電時，由于增加了沖擊性的電磁能量，則產品必須具備一定量ESD耐力。

ESD耐性測試方法根據產生靜電的模型，分為以下三種：①HBM、②MM、③CDM。

其中，我們?yōu)槟f(shuō)明一般較多用作電容器ESD耐性測試方法的①HBM。

①	HBM （Human Body Model：人體模型）	：	假設由人體靜電放電時的測試
②	MM （Machine Model：機械模型）	：	假設由機械靜電放電時的測試
③	CDM （Charged Device Model：帶電設備模型）	：	假設由帶電設備靜電放電時的測試

HBM的ESD測試規格有AEC-Q200-002和IEC61000-4-2等，HBM模型常熟如下表所示因規格有所不同。

AEC-Q200-002	150	2000
IEC61000-4-2	150	330

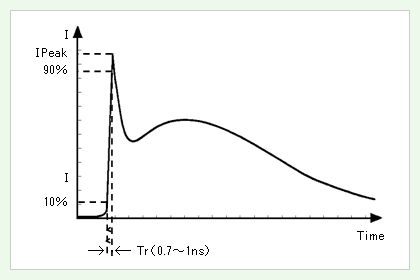

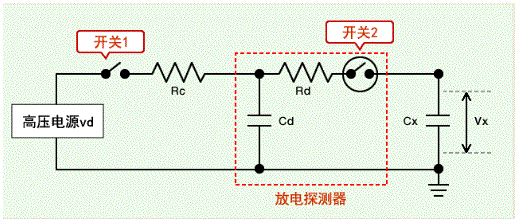

AEC-Q200-002HBM的ESD測試電路及放電電流波形如圖1、圖2所示。

（i）	開關2為斷開狀態，開關1閉合，施加高壓電源，充電用電容器（Cd）存儲電量。
（ii）	開關1斷開，開關2閉合，電對測試對象電容器（Cx）施加Cd存儲的電量，進行測試。

※Cx：測試對象電容器 Cd：充電用電容器 Rd：放電用電阻 Rc：保護電阻

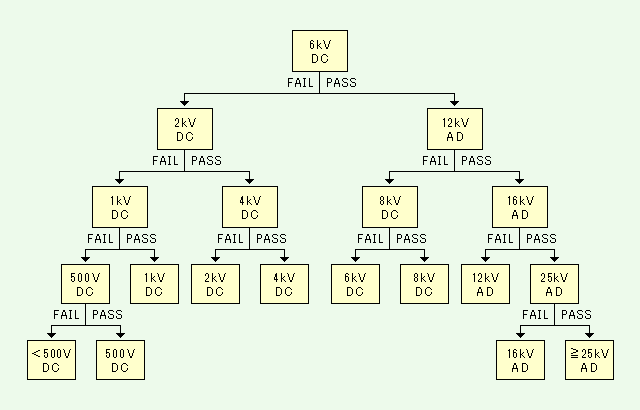

根據AEC-Q200-002，HBM的ESD測試流程如圖3所示，級分類如表1所示。根據圖3的流程進行測試，耐電壓的分級如表1所示進行分類。

表1.HBM的ESD測試流程

1A	500V（DC）以下
1B	0.5kV（DC）以上 1kV（DC）以下
1C	1kV（DC）以上 2kV（DC）以下
2	2kV（DC）以上 4kV（DC）以下
3	4kV（DC）以上 6kV（DC）以下
4	6kV（DC）以上 8kV（DC）以下
5A	8kV（DC）以上 12kV（AD）以下
5B	12kV（AD）以上 16kV（AD）以下
5C	16kV（AD）以上 25kV（AD）以下
6	25kV（AD）以上

DC：直流接觸放電 AD：空氣放電

電容器靜電容量與ESD耐性的關系

測試對象電容器的靜電容量對電容器兩端產生的電壓有影響。

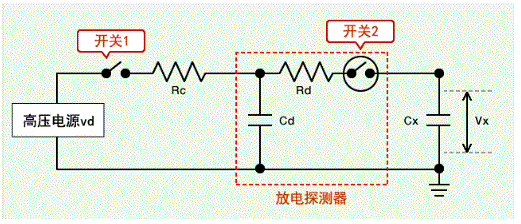

測試對象電容器的靜電容量（Cx）和兩端產生的電壓（Vx）有如下關系。

電源電壓（Vd）及充電用電容器的靜電容量（Cd）恒定時，測試對象電容器的靜電容量（Cx）越大，測試對象電容器兩端產生的電壓（Vx）越小。

因此一般的測試對象電容器靜電容量越大，ESD耐性有變大的趨勢。

實際上，如電介質的種類及厚度之類的設計上的差異，耐電壓的性能范圍也有不同，并非所有的都如上述的趨勢一樣。

（參考數據）多層陶瓷電容器（GCM系列）的ESD耐性

展示了多層陶瓷電容器（GCM系列）的ESD耐性參考數據。

對象產品	GCM系列/0402inch尺寸/X7R特性/50V
測試條件	充電用電容器 = 150pF放電電阻 = 2000Ω施加電壓次數 = 正負極各5次樣品數 = 各10個
測量器	ESD測試機（噪聲研究所） ?本體 … ESS-200AX ?放電槍 … Model TC-815D
樣品狀態	覆蓋硅樹脂以防表面泄露
周?chē)h(huán)境	22±5℃、30～60%RH
判定標準	絕緣電阻　1MΩ
